编码器安装规格 无刷直流减速电机
编码器安装规格
适用机型：无刷直流减速电机 V型
减速电机出厂时已在电机后部安装了轴和安装用螺纹孔。
也可通过特殊定制，在出厂前安装编码器。
使用方法、安装部尺寸规格等详情请向本公司营业所 咨询。
※编码器本体不在保质范围之内
.png)
长增加部分L尺寸
| 电机容量 | 无制动器 | 带制动器 |
|---|---|---|
| 0.1kW | 52.5 | 11.5 |
| 0.2kW | 52.5 | 11.5 |
| 0.4kW | 52.5 | 6.5 |
编码器固定用螺纹孔尺寸
| 间距 | 螺纹孔 |
|---|---|
| Φ40 | M3(2处) |
| Φ46 | M3(2处) |
| Φ46 | M2.5(2处) |
适用机型
VG(平行轴)
| 电机容量 | 电压DC | 轴径 | 减速比 |
|---|---|---|---|
| 0.1kW | 12V/24V/48V | 15 | 1/5～1/60 |
| 0.2kW | 24V/48V | 18 | 1/5～1/30 |
| 22 | 1/40～1/100 | ||
| 28 | 1/120～1/200 | ||
| 0.4kW | 24V/48V | 22 | 1/5～1/30 |
| 28 | 1/40～1/100 | ||
| 32 | 1/120～1/200 |
VH(直交轴)
| 电机容量 | 电压DC | 轴径 | 减速比 |
|---|---|---|---|
| 0.1kW | 12V/24V/48V | 18 | 1/10～1/60 |
| 0.2kW | 24V/48V | 22 | 1/5～1/60 |
| 28 | 1/80～1/240 | ||
| 0.4kW | 24V/48V | 28 | 1/5～1/60 |
| 32 | 1/80～1/240 |
VF3S(同心中空轴)
| 电机容量 | 电压DC | 轴径 | 减速比 |
|---|---|---|---|
| 0.1kW | 12V/24V/48V | 15 | 1/10～1/160 |
| 0.2kW | 24V/48V | 25 | 1/10～1/60 |
| 30 | 1/80～1/240 | ||
| 0.4kW | 24V/48V | 30 | 1/10～1/60 |
| 35 | 1/80～1/240 |
VF3F(同心中实轴)
| 电机容量 | 电压DC | 轴径 | 减速比 |
|---|---|---|---|
| 0.1kW | 12V/24V/48V | 18 | 1/10～1/160 |
| 0.2kW | 24V/48V | 22 | 1/10～1/60 |
| 28 | 1/80～1/240 | ||
| 0.4kW | 24V/48V | 28 | 1/10～1/60 |
| 32 | 1/80～1/240 |
如何订购

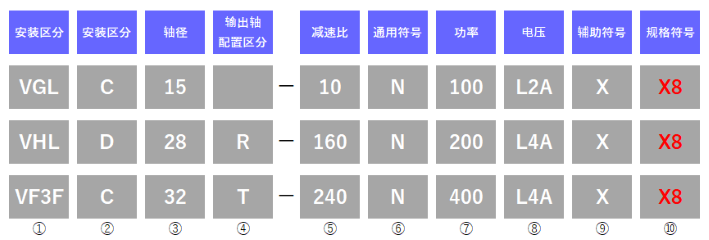

订购时，请使用下表中的规格符号进行说明。
请联系我们了解交货日期和价格等详细信息。
标准规格：VGLC15-10N100L2A → VGLC15-10N100L2AXX8
